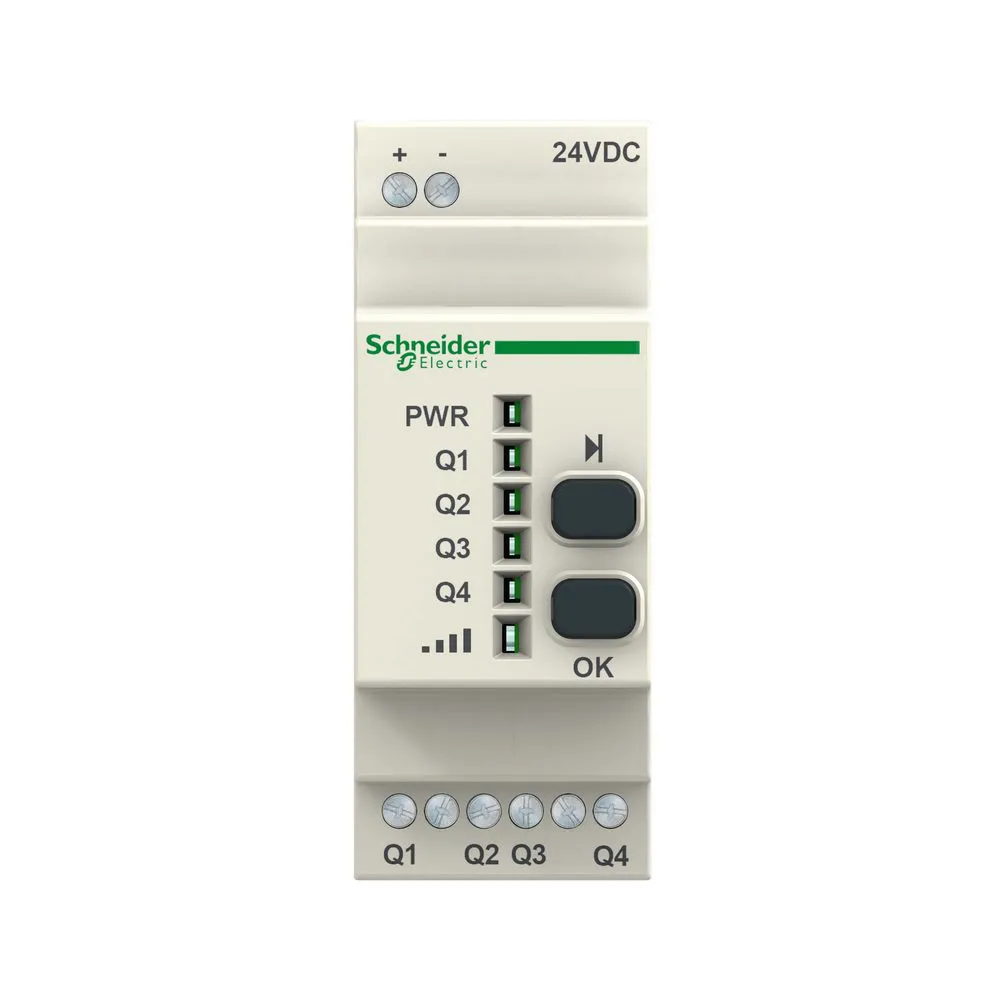

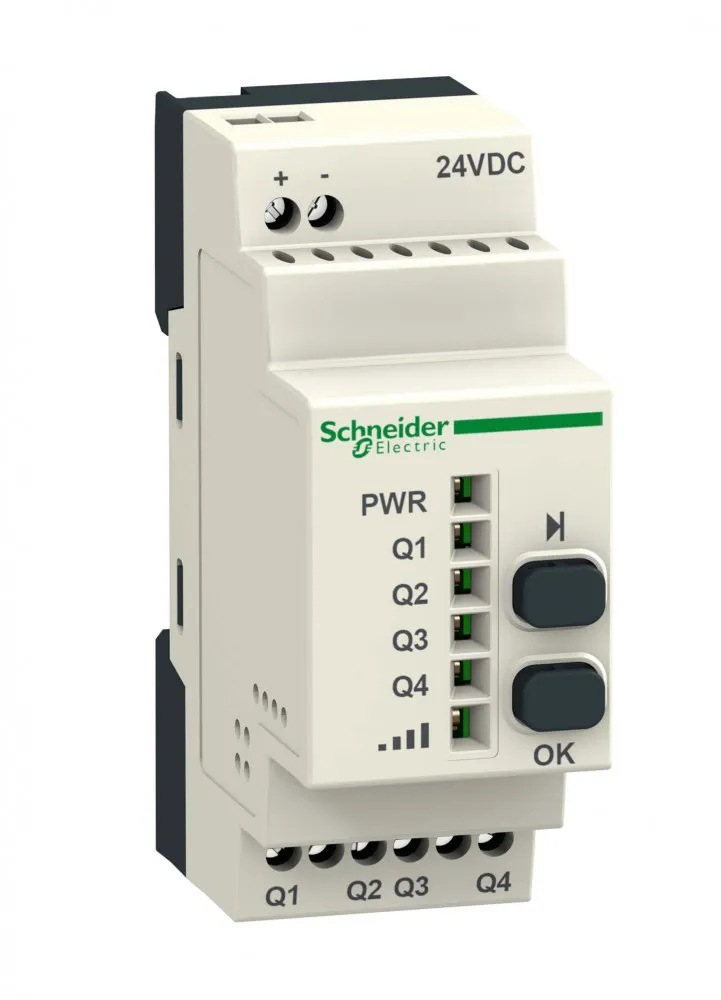

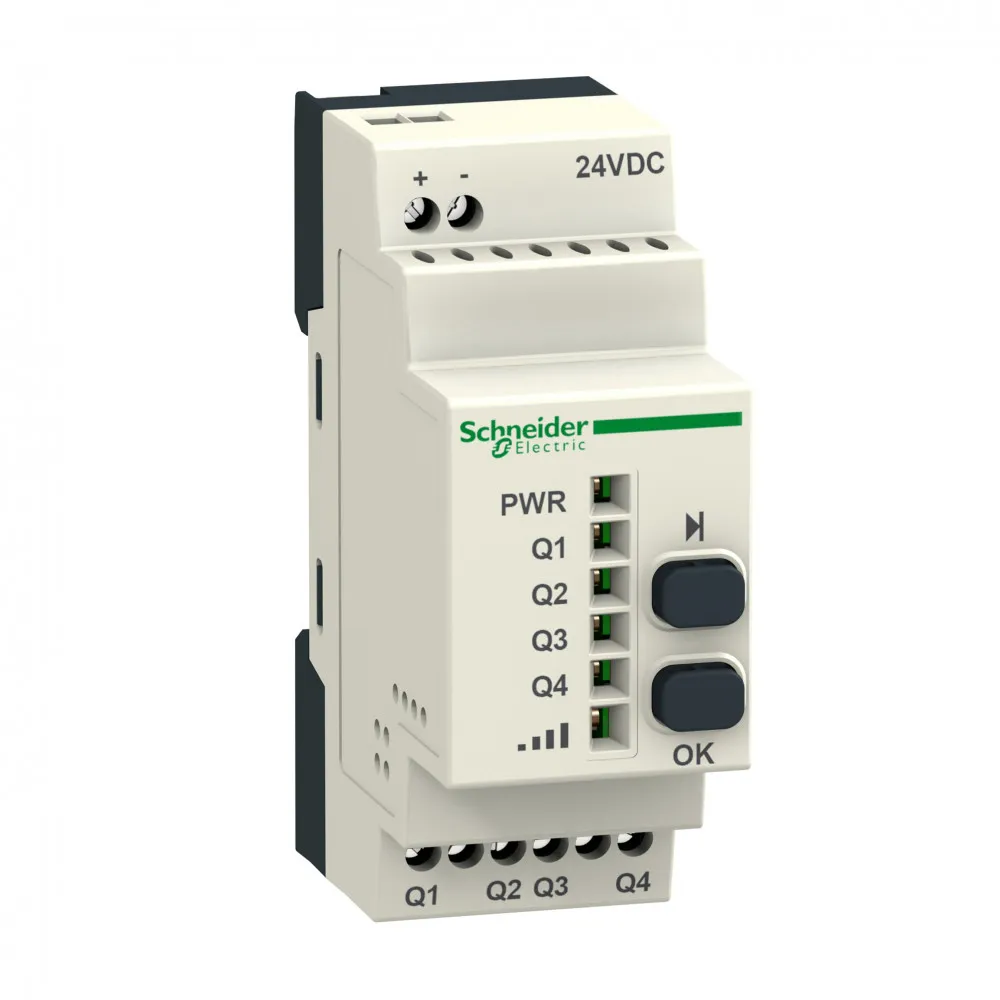

ПРОГРАММИРУЕМЫЙ ПРИЕМНИК DC 4 PNP ВЫХОДА - ZBRRC
Артикул:
ZBRRC
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Время сброса
- 2 мс задержка
- [ui] номинальное напряжение изоляции
- 60 В в соответствии с IEC 60664-1
- Максимальная просадка напряжения
- Номинальное импульсное напряжение
- 0.8 кВ
- Диапазон задержки времени
- 0.5 с (допуск: - 15...15 %)
- Вес нетто
- 0.13 кг
- Класс огнестойкости
- 5M00G7W
- Маркировка
- CE
- Максимальная потребляемая мощность в вт
- 1 МВт
- Специальная область применения продукта
- интерфейс к ПЛК
- [us] номинальное напряжение сети
- 24 В пост. ток - 15...20 %
- Тип продукта
- программируемый ресивер
- Краткое название устройства
- ZBRRC
- Температура окружающей среды при хранении
- -40-70 °C
- Сертификаты
- CCC CSA ГОСТ C-Tick UL
- Степень защиты ip
- IP20 в соответствии с МЭК 60529 (корпус) IP20 (зажимы)
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Время срабатывания
- Выходные контакты
- 4 PNP
- Номинальное кратковременно выдерживаемое напряжение промышленной частоты
- 1 кВ 50 Гц в соответствии с EN/IEC 60947-5-1
- Соглашение по радиооборудованию
- RSS SRRC ANATEL ARIB T66 FCC ICASA
- Коэффициент усиления антенны
- 0 дБ
- Диапазон
- 5-5 МГц
- Способ модуляции
- O-QPSK
- Тип антенны
- ненаправленная
- Макс. дальность обнаружения
- 100 м В свободном поле 25 м Передатчик в пластиковом корпусе типа XAL D и приемник в металлическом корпусе 40 м Передатчик в корпусе типа XAL D и приемник в металлическом корпус и используемая антенна - реле
- Частота передачи
- 2405 МГц
- Серия
- Harmony
- Номинальное напряжение
- 24 В
- Сопротивление изоляции
- > 500 МОм в 500 В постоянный ток в соответствии с NF C 20-030
- Категория применения
- DC-13 в соответствии с EN/IEC 60947-5-1
- Защита от короткого замыкания
- 0.4 А предохранитель тип быстродействующий
- Макс. коммутируемый ток
- 0.2 мА постоянный ток
- Минимальный коммутируемый ток
- 10 мА в 5 В пост. ток
- Функция модуля
- моностабильный
- Потребляемая мощность, вт
- 20 Вт постоянный ток
- Протокол порта обмена данными
- Zigbee green power в 2.4 ГГц в соответствии с IEEE 802.15.4
- Потребляемая мощность, ва
- 20 В·А постоянный ток
- Светодиодный индикатор состояния
- 1 светодиод зеленый для питание включено 1 светодиод зеленый и желтый для Сигнал приема 4 светодиода зеленый для реле ВКЛ.
- Выдерживаемая импульсная помеха
- 0.5 кВ дифференциальн. режим в соответствии с IEC 61000-4-5 1 кВ общий режим в соответствии с IEC 61000-4-5
- Материал корпуса
- самозатухающий пластик
- Электрическое соединение
- 1-жильный кабель 0.14-2.5 мм² - AWG 26...AWG 14 - жесткий кабель - Без наконечника в соответствии с IEC 60947-1 2-жильный кабель 0.14-1.5 мм² - AWG 26...AWG 16 - жесткий кабель - Без наконечника в соответствии с IEC 60947-1 1-жильный кабель 0.14-4 мм² - AWG 26...AWG 12 - Гибкий - С кабельным наконечником в соответствии с IEC 60947-1 2-жильный кабель 0.14-1.5 мм² - AWG 26...AWG 16 - Гибкий - С кабельным наконечником в соответствии с IEC 60947-1
- Ударопрочность
- 10 gn (продолжительность = 16 мс) для 6000 ударов в соответствии с IEC 60068-2-27
- Виброустойчивость
- +/- 7.5 мм (частота= 5-14 Гц) в соответствии с IEC 60068-2-6 2 gn (частота= 8-150 Гц) в соответствии с IEC 60068-2-6
- Рабочее положение
- любое положение без ухудшения номинальных значений
- Количество каналов
- 1
- Тип выхода
- транзисторный PNP
- Электромагнитная совместимость
- стойкость к промышленной среде в соответствии с EN/IEC 61000-6-2 наведенные и излучаемые помехикласс B в соответствии с CISPR 22 испытание стойкости к с электролитическому разряду - контрольный уровень: 8 кВ (через воздух, (на изолированных частях)) в соответствии с МЭК 61000-4-2 испытание стойкости к с электролитическому разряду - контрольный уровень: 6 кВ (при контакте, на металлических частях) в соответствии с МЭК 61000-4-2 восприимчивость к электромагнитным полям - контрольный уровень: 10 В/м (80…2000МГц) в соответствии с МЭК 61000-4-3 восприимчивость к электромагнитным полям - контрольный уровень: 3 В/м (80...2700 МГц, расстояние = 20 м) в соответствии с МЭК 61000-4-3 испытание на невосприимчивость к коммутационным поме - контрольный уровень: 2 кВ (Провода питания) в соответствии с МЭК 61000-4-4 наведенные РЧ помехи - контрольный уровень: 10 В/м в соответствии с МЭК 61000-4-6 излучение в соответствии с ETSI EN 300 440-1 Наведенное поле в соответствии с EN 300-489-1 Наведенное поле в соответствии с ETSI EN 300 489-3 излучение в соответствии с ETSI EN 300 440-2 испытание на невосприимчивость к коммутационным поме - контрольный уровень: 1 кВ (Выходные провода PNP) в соответствии с МЭК 61000-4-4 тест на стойкость к импульсному перенапряжению 1,2/50 мкс - контрольный уровень: 0,5 кВ (дифференциальн. режим) в соответствии с IEC 61000-4-5 тест на стойкость к импульсному перенапряжению 1,2/50 мкс - контрольный уровень: 1 кВ (общий режим) в соответствии с IEC 61000-4-5 стойкость к кратковременным исчезновениям и провалам напряжения питания - контрольный уровень: 7 мс в соответствии с IEC 61000-4-11
- Отключающая способность
- 4.8 Вт (На выход)
- Категория перенапряжения
- III в соответствии с IEC 60664-1
- Относительная влажность
- 90-90 % в -20-55 °C, без образования конденсата в соответствии с ETSI EN 300 440-1
- Момент затяжки
- 0.5-1 Н-м в соответствии с EN/IEC 60947-1
- Степень загрязнения
- 2 в соответствии с IEC 60664-1
- Стандарты
- EN/IEC 60947-5-1
- Монтажная опора
- 35 мм симметричная DIN-рейка в соответствии с EN/IEC 60715 монтажная плата
- Серия SE
- Устройства управления
Описание
Разработанная для отраслей промышленности и сферы обслуживания, эта линейка пультов управления сочетает в себе простоту установки, компактность и гибкость.
Применение: оборудование для производства продуктов питания и напитков, химическая промышленность, бумажные фабрики, морская техника, а также в сфере обслуживания: производители электрораспределительных щитов, оборудование для производства продуктов питания и напитков, мойки для автомобилей.
