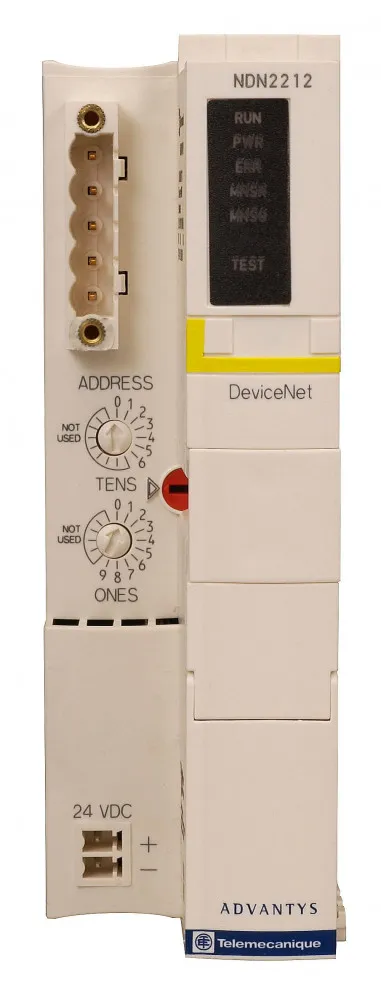

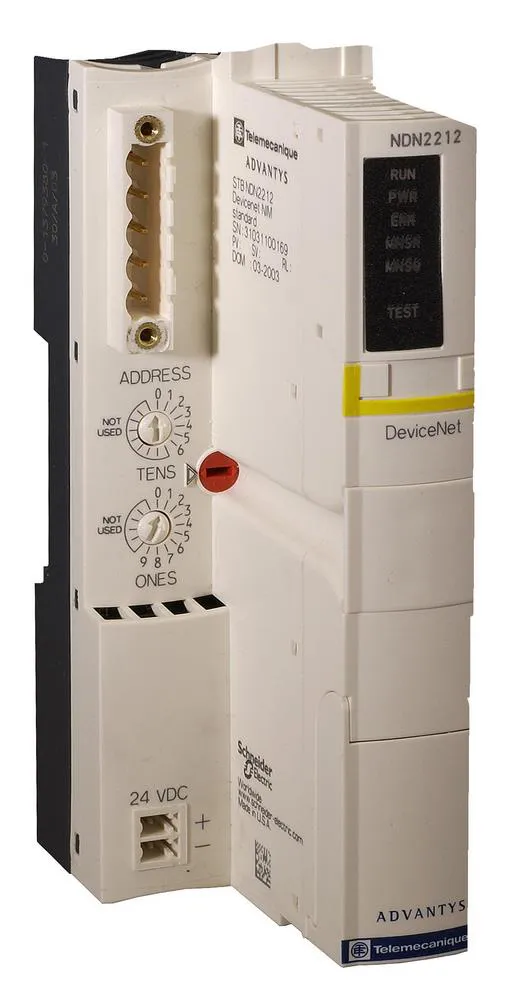

МОДУЛЬ СВЯЗИ DEVICENET, STANDARD - STBNDN2212
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
- Максимальный ток источника питания
- 700 А
- Maximum output impedance
- 0.05 Ом в 100000 кГц
- Тип продукта
- стандартный сетевой интерфейсный модуль
- Маркировка
- CE
- Температура окружающей среды при хранении
- -40-85 °C
- Высота над уровнем моря
- Сертификаты
- FM класс 1 раздел 2 CSA UL ATEX Cat 3G C-Tick
- Степень защиты ip
- IP20 в соответствии с EN 61131-2 класс 1
- Рабочая температура окружающей среды
- 0-60 °C (Без ухудшения номинальных значений) -25-70 °C (с понижающим коэффициентом)
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Тип источника питания
- SELV
- Кол-во адресуемых модулей вв-выв.
- 0-32 на остров
- Кол-во сегментов
- 1 первичная, макс. 6 расширений
- Серия
- Modicon STB решение по распределенным входам/выходам
- Кол-во ведомых
- 64
- Скорость передачи
- 125...500 kbit/s для шины длиной 0-1200 м
- Служба обмена данными
- Объект Остров Автоматизации (класс ID101) объект DeviceNet (класс ID3) Объект Соединение (класс ID5)
- Светодиодный индикатор состояния
- состояние острова (RUN): 1 светодиод (Зеленый) MNSG: 1 светодиод (Зеленый) MNSR: 1 светодиод (Зеленый) питание (PWR): 1 светодиод (Зеленый) ошибка модуля (ERR): 1 светодиод (Красный) режим тестирования: 1 светодиод (желтый)
- Пределы напряжения питания
- 19.2-30 В
- Тип встроенных клемм
- DeviceNet в соответствии с Open DeviceNet Vendors Assoc 5-конт. вилка 1 витая пара (сеть) DeviceNet в соответствии с Open DeviceNet Vendors Assoc HE-13 (Порт RS232) DeviceNet в соответствии с Open DeviceNet Vendors Assoc 8-контактное гнездо (Порт RS232)
- Номинальн. выходной ток
- 0.575 А в 60-70 °C 1.2 А
- Категория перенапряжения
- II
- Ударопрочность
- 30 gn для 11 мс в соответствии с МЭК 88 ссылка 2-27
- Виброустойчивость
- 3 gn в 58-150 Гц в симметричная DIN-рейка 35 x 7,5 мм 5 gn в 58-150 Гц в симметричная DIN-рейка 35 x 35 мм +/-0.35 мм в 10-58 Гц
- Электромагнитная совместимость
- стойкость к электромагнитным помехам в соответствии с IEC 61131-2
- Входной ток
- 430 мА для Цепь питания
- Номинальное напряжение питания [us]
- 24 В постоянный ток
- Выходное напряжение
- 5.25 В Постоянный ток (DC) (допуск: +/- 0,21 %) для логическая шина
- Относительная влажность
- 95-95 % в 60-60 °C без образования конденсата
- Степень загрязнения
- 2 в соответствии с IEC 60664-1
- Серия SE
- Промышленные ПЛК Modicon
Модуль связи Devicenet, 125-500кбит/с.
Тип устройства или его аксессуаров: стандартный сетевой интерфейсный модуль
- тип встроенных клемм: DeviceNet в соответствии с Open DeviceNet Вendors Assoc 8-контактное гнездо (Порт RS232), DeviceNet в соответствии с Open DeviceNet Вendors Assoc 5-конт. вилка 1 витая пара (сеть), DeviceNet в соответствии с Open DeviceNet Вendors Assoc HE-13 (Порт RS232)
- кол-во сегментов: 1 первичная, макс. 6 расширений.
Преимущества: Открытая система распределенного сбора данных для интеграции с устройствами. Решения Advantys для распределенного сбора данных отличаются простотой, открытостью и гибкостью, отвечая требованиям каждого этапа жизненного цикла изделия. Они экономят ваше время и деньги, упрощают задачи технического обслуживания и диагностики.
Применения: Упаковка, бутилирование, сборка, распределение, производство тканей, печать, производство полупроводников.
