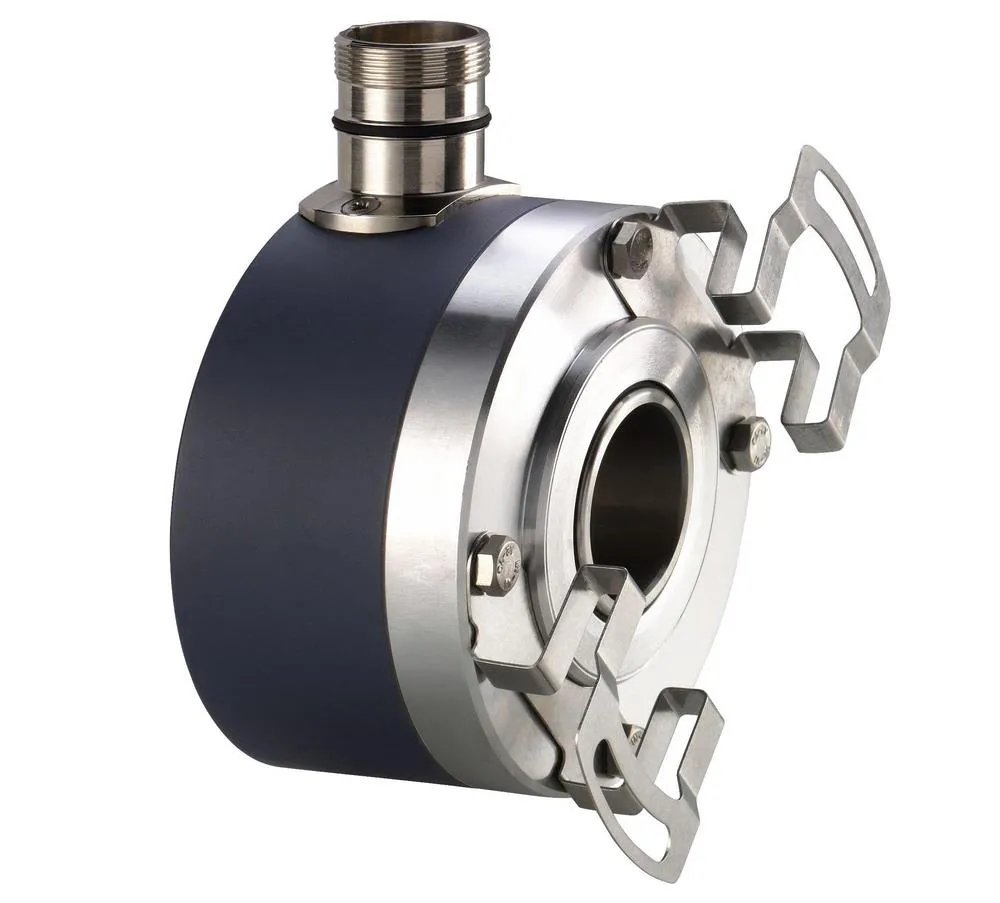

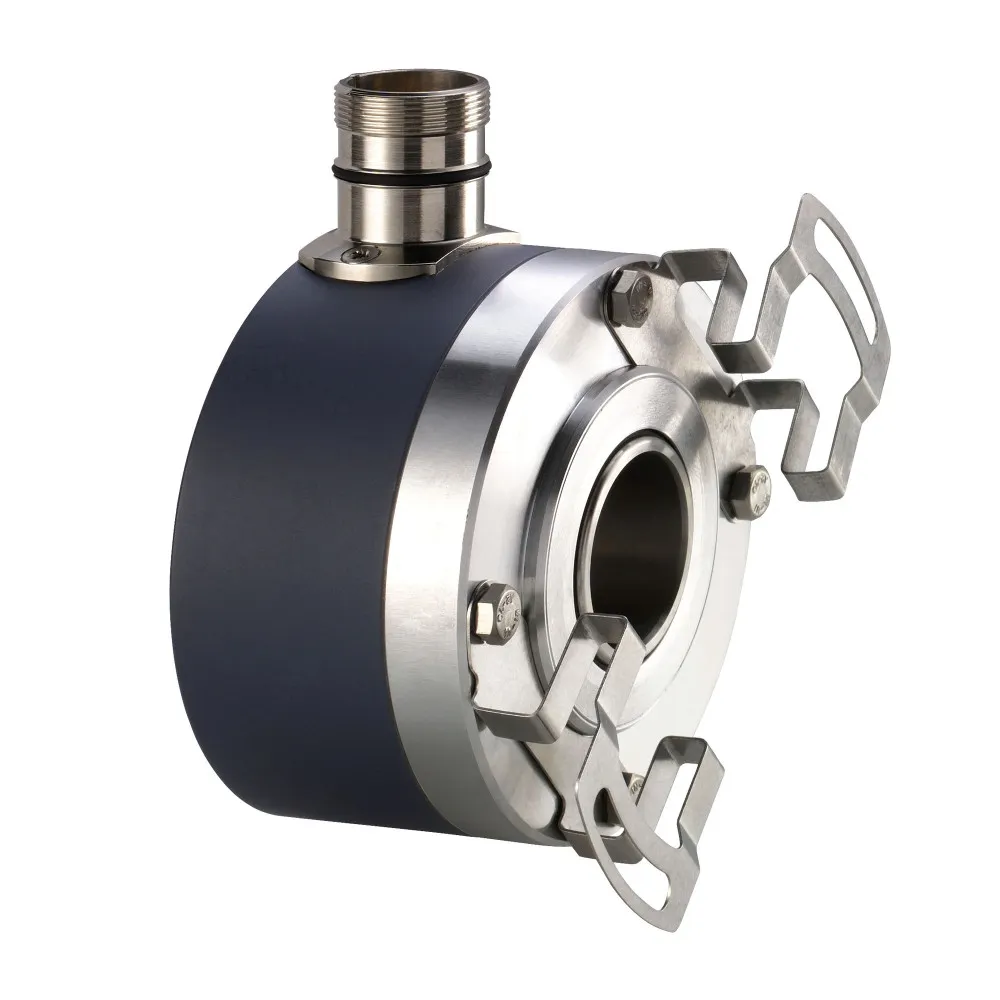

АБСОЛЮТНЫЙ ОДНООБОРОТНЫЙ ЭНКОДЕР 90ММ - XCC3930TS84SGN
Артикул:
XCC3930TS84SGN
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Тип управляющего вала
- сквозной вал
- Тип датчика положения
- Многооборотный абсолютный энкодер
- Специальная область применения продукта
- -
- [us] номинальное напряжение сети
- 11...30 В пост. ток
- Маркировка
- CE
- Краткое название устройства
- XCC
- Температура окружающей среды при хранении
- -20-85 °C
- Серия продукта
- OsiSense XCC
- Не содержит особо опасных веществ согласно декларации reach
- да
- Не содержит токсичных тяжелых металлов
- да
- Степень защиты ip
- IP65 в соответствии с IEC 60529
- Директива ec rohs
- Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Гарантия
- Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Тип шарикоподшипников
- 6807ZZ
- Материал основания
- алюминий
- Значение момента
- 0.008 Н-м
- Максимальное число оборотов
- 3600 об/мин
- Допуск вала
- H7
- Тип выходного каскада
- SSI 25-bit gray
- Выходной каскад
- тип SG
- Выходной уровень
- высокий уровень: 2,5 В минимум 20 мА
- Момент инерции вала
- 56 г/см²
- Материал вала
- нержавеющая сталь
- Разрешение
- 4096 turns/8192 points
- Диаметр вала
- 30 мм
- Материал шкафа
- zamak
- Максимальная нагрузка
- 2 daN осевой 8 daN радиальный
- Остаточная пульсация
- 500 mV
- Тип защиты
- защита от короткого замыкания защита от включения с обратной полярностью
- Выходная частота
- 100-500 кГц
- Стойкость к электромагнитным полям
- 10 В/м уровень 3 в соответствии с IEC 61000-4-3
- Выдерживаемая импульсная помеха
- 1 кВ, уровень 2 в соответствии с IEC 61000-4-5
- Стойкость к коммутационным помехам
- 1 кВ сигнальные порты уровень 3 в соответствии с IEC 61000-4-4 2 кВ разъемы питания уровень 3 в соответствии с IEC 61000-4-4
- Стойкость к электростатическому разряду
- 4 кВ (разряд при контакте) уровень 3 в соответствии с IEC 61000-4-2 8 кВ (выброс воздуха) уровень 3 в соответствии с IEC 61000-4-2
- Электрическое соединение
- 1 вилка M23 радиальный 12 контактов
- Потребляемый ток
- 0...100 мА холостой ход
- Ударопрочность
- 30 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 10 gn (частота= 10-2000 Гц) в соответствии с IEC 60068-2-6
- Физический интерфейс
- RS422
- Рабочая температура
- -10-75 °C
- Диаметр
- 90 мм
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
Описание
Абсолютный однооборотный энкодер 90ММ. серия продукта: OsiSense XCC - тип датчика положения: Многооборотный абсолютный энкодер - специальная область применения продукта: - - диаметр: 90 мм - диаметр вала: 30 мм - тип вала: сквозной вал - разрешение: 4096 turns/8192 points - выходной каскад: тип SG - тип выходного каскада: SSI 25-bit gray - материал шкафа: zamak. Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения.... применения: Промышленность:, Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы....
